發電機廠商在為其高壓發電機選擇測試設備難免會遇到這樣的難題，即廠商希望購買高壓干式交流負載進行整定測試、瞬態測試，但詢了多個負載制造廠家后，被告知高壓負載絕緣要求高，技術難度大，國內的生產工藝難以制造，甚至有的廠家推薦用戶購買低壓負載，再通過降壓變壓器中轉，將高壓發電機組降壓后再進行測試。但通過降壓器中轉的“高轉低”方案存在以下問題：

首先，存在安全隱患。高壓發電機接入變壓器后，整套測試系統經過了電壓變化，更加復雜，增加了故障隱患和風險。
其次，測試數據不準確。高壓發電機接入變壓器后，負載測試到的數據與直接接入高壓發電機時存在差異，誤差會被放大，影響測試報告的可靠性。

再次，既不方便又不實惠。用戶要測試大功率發電機，相應的變壓器體積大，重量數以噸計，安裝移動不便，而且僅變壓器的重量和價格已與整臺測試負載系統相當，無形中增加了用戶的成本投入。

一、測控功能

1、負載測試：可加載額定值，測量并顯示發電機組穩態三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、運行時間等參數。
2、一鍵式加減載：無論采用手動開關或軟件控制時，均可先設置好功率值，再啟動總加載開關，負載才會按預設值加載，從而避免功率調整過程中造成負載波動。
3、控制方式選擇：可以選擇本地或智能方式控制負載。
4、本地控制：負載配有本地控制面板，并劃分出若干功率檔位，可通過開關控制加載。
5、智能控制：通過電腦上的數據管理軟件控制負載，實現自動加載，并對測試數據進行顯示、記錄和管理，生成各種曲線、圖表，并支持打印。
6、控制方式互鎖：系統配有控制方式選擇開關，選擇任一種控制方式后，通過其余方式進行的操作無效，避免多重操作造成的沖突。
7、本地儀表顯示數據：通過本地測量儀表可顯示三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等參數。

二、軟件功能

1、通訊方式：智能控制使用光電隔離的RS485通訊串口連接PC，抗干擾能力強，保證系統控制的穩定性。也可通過轉換器實現各種通信協議的轉換，使用USB或RS232端口通訊。
2、加載方式：手動加載或自動加載。
3、手動加載：輸入功率和功率因數，即按指定數值加載。
4、自動加載：測試時可設定多個加載階段的功率與時長，并按0%→25%→50%→75%→95%或110%的預設順序自動進行階段測試。
5、并機測試：當多臺負載并機時，軟件可進行并機測試，既可顯示、記錄各臺負載的參數，也可顯示、記錄并機后的系統總參數。
6、實時參數：測試過程中，可通過軟件實時顯示電壓、電流、功率、功率因數、頻率、時間等主要參數。
7、安全監控：可通過軟件指示燈，直觀監控負載狀態，異常停機保護時，提示停機原因。
8、數據采集間隔：數據較小儲存間隔時間為2s。
9、數據保存與查詢：測試數據可保存在軟件中，并隨時查詢歷史測試數據。
10、圖形顯示：可顯示實時或歷史測試數據，并支持打印為以下曲線、圖形：1）實時電壓、電流、頻率、功率曲線；2）電壓曲線圖；3）電流曲線圖；4）功率曲線圖；5）頻率曲線圖；6）功率因數曲線圖。
11、數據格式：圖表、曲線可通過word文檔格式輸出，檢測數據可通過Excel表格格式輸出，并支持打印。

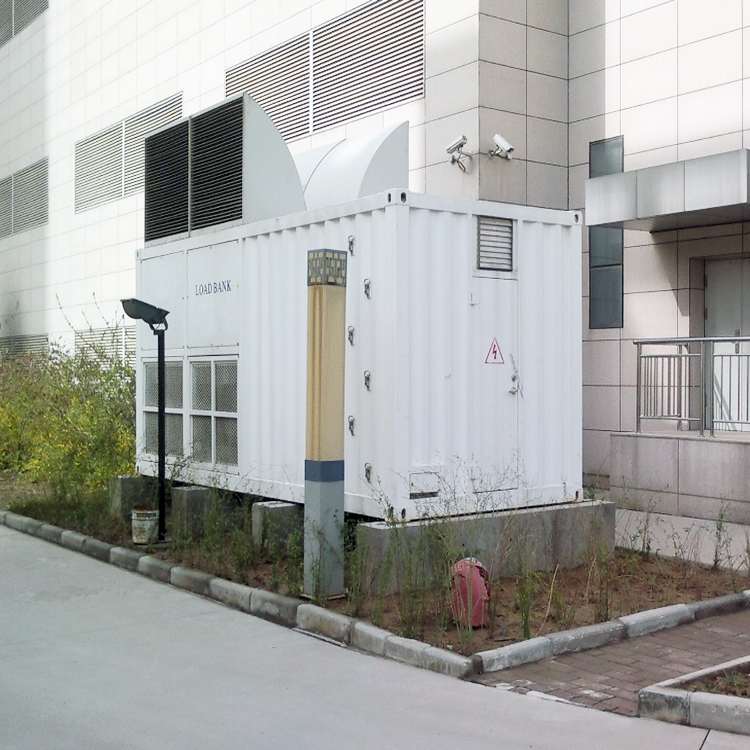

此外，河北漢藍高壓負載箱采用戶外標準集裝箱型設計，防護等級高、絕緣性能好、耐壓性能高且運輸方便，可應用于各個領域。

隨著科技的不斷進步，在我們的日常生產和生活中，中高壓輸配電和中高壓發電機組均發揮著舉足輕重的作用，中高壓輸配電具有遠距離傳輸損耗小，使用經濟，電力結構科學，分配管理方便等優勢，而中高壓發電機組則已廣泛應用于船舶、海洋工程、金融、電力、通信工業、航天、石油等各個領域。特別是大功率高壓發電機組因輸出能力強而備受青睞，但對其進行帶載測試卻存在技術難題。高壓負載柜滿負荷加載時，其超大功率產生的熱量很可觀，且高壓發電機組輸出電壓達到萬伏，對負載柜耐壓能力是個考驗，能生產出合格的高壓負載柜的廠家同樣是要有真功夫的。如果負載柜安全系數不佳，就無法保證操作人員和機器的安全，所以高壓發電機組制造商在選擇驗收檢測負載設備時也需格外謹慎。

除了發電機組測試負載本身質量要過關外，嚴格且具備自動化功能的安全防護系統也可以避免人為疏忽造成的損失，是安全操作的必要保障，為高壓發電機組測試負載配套也是自動安防系統的又一次成功應用，可通過高精度采集模塊收集環境數據，由控制芯片自動進行保護動作。

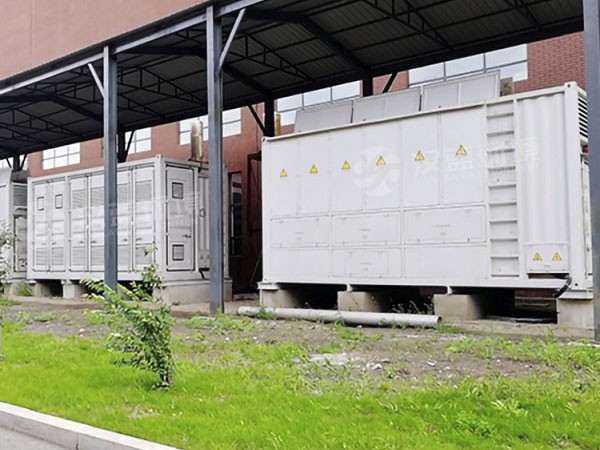

高壓負載柜將超大功率電阻保護封裝在集裝箱內，內部風道設計合理，兩側進風，頂部出風，避免戶外風向多變導致的逆風問題。頂門與側門均可自由開關，強力風機開啟后，可將3000KW功率滿負荷時產生的熱量吹走，保證負載柜內部溫度控制在安全線以內。

高壓發電機組測試系統在進行加載操作時，無需人員靠近，散熱系統四重防護功能可自動保護負載柜。當通風門沒有打開導致風道不暢時、風機運轉異常時、負載柜內溫度超過警戒水平時、或者負載柜內有煙霧時，自動保護功能都將開啟，強制中止加載，只留下風機轉動繼續散熱，防止溫度攀升，保護操作安全。此外，高壓負載開機后，如長時間未進行加載，系統會智能停止風機運轉，以節約電力。

高壓負載還設有緊急停止功能，通過外部控制臺或PC軟件均可一鍵急停，操控負載柜停機。當急停或保護功能被觸發時，負載柜將持續鳴叫報警，控制臺與PC軟件均可說明報警原因，提醒工作人員注意。為了防止誤報發生，或者滿足用戶的特殊測試需求，所有保護功能均可自由設定開關，在必要時關閉報警。

綜上所述，高壓發電機組為我們的日常生產生活提供了極大便利，而對其進行功能測試是不可或缺的重要環節，那么如何選到適合用戶發電機組的高壓負載箱，還需根據不同應用場合需要來進行匹配，而能真正選擇到兼具安全性、功能性和自動化等多方面上乘且適合自身的裝備，對于用戶來說自然也是一堂重要的功課。
